串焊机利用规划
homeWhite 金属焊接与加工 串焊机利用规划
串焊机利用规划

一、系统简介和要求

    该设备一共选取13个伺服电机驱动；用CCD定位机械人角度和检测电池片曲直；轻易设置电池片间距、单串电池片数量、焊接温度等。

    设备整体蕴含：

电池盒进料、出料盒；

机械手电池片搬运；

CCD 表观检测及定位系统；

拉焊带、焊带搬运机构；

焊接机构；

下部电池片预热单元；

皮带传输机构。



二、系统规划

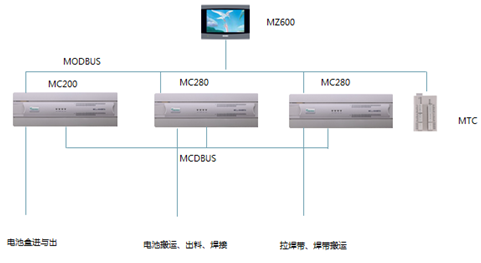

该规划用了两台MC280主机、1台MC200主机，主机之间通过MCBUS组网，HMI通过MODBUS网络衔接各PLC和温控器。

规划注明：

        1、PLC通过表部IO节造机械人的定位和CCD，CCD和机械人通过以太网通讯；

        2、焊接控温由MTC-04NT精确控温；

        3、三个主机各自实现独立的职能，主机之间通过MCBUS互换数据和状态；

        4、焊接时，下压移动轴、传送带、出料带要求三轴同步，MC280的电子齿轮职能满足此职能 。









三、总结

MC280节造轴数多，IO 扩大不受 ？槭康南薅龋ㄊ淙胧涑霰鹄肟膳涞 256 点），满足客户多轴、多IO的需要。
