一、刷新前根基情况
1． 根基情况
|
风机项目
|
数量
|
额定功率
|
额定电压
|
额定电流
|
额定转速
|
运行功夫
|
挡板开度领域
|
|
1#引风机
|
1
|
220kw
|
380V
|
401A
|
960
|
24
|
50%—65%
|
|
2#引风机
|
1
|
185kw
|
380V
|
336A
|
960
|
24
|
60%—77%
|
2．刷新前设备操作的弊端
二、传统规划情况
1、 传统风机运行情况分析
1.1 电能浪费
风机功率220KW ，挡板的调节节造风门。风机的转速恒定 ，由挡板来节造风量 ，造成风量的大幼与电机输出功率不成比例 ，造成大量的能量浪费。
1.2 对出产工艺中负荷的适应能力差
由于出产负荷在变动 ，而风门的调节也在不休变动 ，若风量不不变 ，便造成风压的变动 ，影响到工作效能。
1.3 电机起动冲击电网
电机启动选取降压起动方式。在启动过程中起动冲击高压额不定期电流的3-4倍 ，对电网冲击很大。并且操作复杂 ，守护量大 ，设备故障率高 ，守护用度高 ，造成停产损失大。
2、传统规划概况
通常在工业出产、产品加工造作业中风机设备重要用于锅炉点火系统、烘干系统、冷却系统、透风系统等场所 ，凭据出产必要对炉膛压力、风速、风量、温度等指标进行节造和调节以适应工艺要求和运行工况。而最常用的节造伎俩则是调节风门、挡板开度的大幼来调整受控对象。这样 ，不论出产的需要大幼 ，风机都要全速运行 ，而运行工况的变动则使得能量以风门、挡板的节流损失亏损掉了。在出产过程中 ，不仅节造精度受到限度 ，并且还造成大量的能源浪费和设备损耗。从而导致出产成本增长 ，设备使用寿命缩短 ，设备守护、维建用度高居不下。
三、刷新规划设计要求
1、变频器工作道理
变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能节造装置。低压变频器重要选取交—直—交方式 ，先把工频互换电源通过整流器转换成直流电源 ，而后再把直流电源转换成频率、电压均可节造的互换电源以供给电动机。变频器的电路通常由整流、中央直流环节、逆变和节造4个部门组成。整流部门为三相桥式不成控整流器 ，逆变部门为IGBT三相桥式逆变器 ，且输出为PWM波形 ，中央直流环节为滤波、直流储能缓和冲无功功率。通过变频器能够自由调节电机的速度。

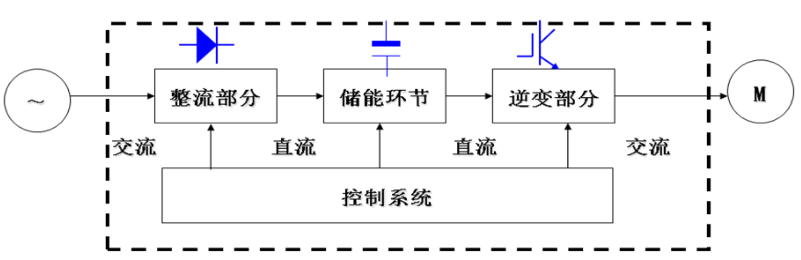

图1 变频器内的节造电路框图
2、MV300P变频器技术参数
2.1 MEGMEET变频器MV300系列变频器的重要技术特点：
-
丰硕的驱动器节造模式
无PG/有PG速度节造、转矩节造、速度/转矩节造、摆频节造、地位节造、速度/地位节造、过程PID节造
-
壮大的可编程功
能 ？榛峁埂⒆杂上谓拥目杀喑痰ピ⒎崴兜目勺越缢礗/O ，使驱动器可能提供壮大的可编程职能。拥有一个比力器、4个逻辑单元、2个按时器（4种按时模式）、1个计数器、2个算术单元
-
单一易用设计
多种操作节造模式（操作面板、表部端子及串行通讯） ，操作面板（参数拷贝职能、运行方向切换、点动）选取人道化的三级菜单操作 ，拔插式节造端子 ，配线矫捷方便。
-
？榛峁
多职能输入/输出、斜坡启动/停产、S曲线、跟踪启动；危险速度回避、造动节造、自动沉启；PID过程节造（转矩/转速建改职能、PID预设、反馈异常检测）
-
紧凑型设计
体积最幼的设计规划 ，可并排缜密装置 ，节俭装置空间
-
接口配置矫捷
+10v双极性仿照输入/输出 ，可作双向速度和转矩节造；PULS/SIGN/PFO脉冲输入输出 ，可作同步和地位定位利用。A/B/Z码盘输入 ，直接支持关环速度节造
-
内置尺度RS-485通讯接口 ，盛开的MODBUS和谈
-
32位高速DSP内核 ，搭载高机能电机驱动和壮大利用职能
-
高靠得住（高品质元器件和降额使用 ，单板选取三防漆处置）,设计寿命MTBF>50000,适应持久陆续工作
|
节造
|
节造步骤
|
V/F、矢量节造方式
|
|
频率设定辩白率
|
数字 : 0.01 Hz 仿照 : 0.02 Hz / 50 Hz, 输出频率领域:0 – 650 Hz
|
|
频率精度
|
数字 : 最大输出频率的0.01 % 仿照 : 12位绝对值+符号位
|
|
V/F 比率
|
线性, 平方根, 肆意 V/F
|
|
过载能力
|
额定电流150 % -1 分钟, 额定电流200% - 1秒。(个性与功夫成反比)
|
|
转矩赔偿
|
手动转矩赔偿 (0 - 20 %), 自动转矩赔偿
|
|
运行
|
输入信号
|
运行方式
|
键盘/ 端子 /RS485 通讯
|
|
频率设定
|
仿照 : 0 - 10V / 4 - 20 mA /, 数字 : 键盘/RS485 通讯
|
|
启动信号
|
正转,回转
|
|
多段速度
|
至多能够设定8个速度 (使用多职能端子)
|
|
加减速功夫
|
0-600秒 ，加减速功夫可切换加减速方式:线性, S型
|
|
垂危终场
|
中断变频器的输出
|
|
寸动
|
慢速运行
|
|
自动运行
|
通过设定的参数自动运行(64段速度)
|
|
故障复位
|
当；ぶ澳艽τ谟行ё刺 ，能够自动复位故障状态。
|
|
输出信号
|
运行状态
|
频率检测等级 ，过载报警 ，过电压 ，欠电压 ，变频器过热 ， 运行 ，终场 ，恒速 ，自动法式运行
|
|
故障输出
|
触点输出 – 互换250V 3A, 直流30V 3A
|
|
仿照输出
|
从输出频率 ，输出电流 ，输出电压 ，直流电压当选择(输出电压: 0 - 10V)
|
|
运行职能
|
直流造动 ，频率限度 ，跳频 ，滑差赔偿 ，回转； ，PID 节造等
|
|
；ぶ澳
|
变频器；
|
过电压 ，欠电压 ， 过电流 ， 保险丝断 ，接地故障 ， 变频器过热 ， 电机过热 ， 缺相 ，过载； ，表部故障1,2 ， 通鸭误 ，速度指令迷失 ， 硬件故障 ， 选件谬误等。
|
|
变频器报警
|
堵转防护 ，过载报警 ， 温度传感器故障。
|
|
瞬间掉电
|
幼于15 毫秒：陆续运行大于15 毫秒：允许自动沉新启动
|
|
显示
|
键盘
|
运行信息
|
输出频率 ，输出电流 ，输出电压 ，设定频率 ，运行速度 ，直流电压
|
|
谬误信息
|
当故障；な钡脑诵凶刺 ， 保留有3个故障汗青信息。
|
|
环境
|
环境温度
|
-10 ℃ ～ 40 ℃
|
|
贮存温度
|
-20 ℃ ～ 65 ℃
|
|
环境湿度
|
最大90 % RH .(不结露)
|
|
高度/振动
|
1,000 m 以下 ，5.9m/秒2(=0.6g)以下
|
|
利用地址
|
无侵蚀气体、易燃气体、油雾及其它
|
|
冷却方式
|
强造风冷
|
3、 节能规划
3.1 刷新道理
变频器的节能职能内容上是它通过对电机转速的节造来尽量削减电机不用要亏损而工艺却必须亏损的那部门能量。以风机为例 ，传统的节造是利用风门挡板的开度来调节风量 ，在这种情况下电机是以恒定速度运行的 ，输出的功率也是恒定的 ，但是在风门不是全开的情况下 ，总是有能量亏损在风门挡板上 ，而选取变频器时 ，风门全开 ，靠的是降低电机的转速来调节风量的 ，这种情况下 ，电动机是靠减幼输出功率来实现减幼风量的 ，节俭的电能就是原系统中亏损在挡板上的那部门能量。在这个过程中 ，转矩是减幼的 ，电压、电流也减幼。
3 .2 变频节能特点和成效
节能成效显著。凭据流体力学道理 ，风机负载的风量Q与转速N成正比 ，而所需功率P与转速N的三次方成正比。因而当风量幼于额定风量时 ，扭转电机转速 ，其功率显著降落 ，拥有显著的节能成效。
风机的工作效能由下式推算：
ηp=C1（Q/n）-C2（Q/n）2
式中Q为风量 ，n为转速 ，C1C2为常数
通过风门控风量时 ，因转速n不变 ，而风量Q降落 ，故效能ηp降落 ，而通过转速节造风量时 ，风量与转速成正比 ，比值（Q/n）不变 ，故效能ηp始终维持最佳情况。
① 网侧功率因数提高：原电机直接由工频驱动时 ，满载时功率因数为0.85左右 ，现实运行功率因数远低于0.8。选取节能节造系统调速系统后 ，电源侧的功率因数可提高到0.9以上 ，无需无功赔偿装置就能大大的削减无功功率 ，满足电网要求 ，可进一步节约上游设备的运行用度。
② 设备运行与守护用度降落：选取节能节造系统调节后 ，由于通过调节电机转速实现节能 ，在负荷率较低时 ，电机、风机/水泵转速也降低 ，主设备及相应辅助设备如轴承等磨损较前减轻 ，守护周期可加长 ，设备运行寿命耽搁；并且节能节造系统刷新后风门/阀门开度可达100％ ，运行中不接受压力 ，可显著削减风门/阀门的守护量。节能节造系统器运行中 ，只需定期对节能节造系统器除尘 ，不用； ，保障了出产的陆续性。随着出产的必要 ，调节风机/水泵的转速 ，进而调节风机/水泵风量 ，既满足出产工艺的要求 ，工作强杜字大大降低。选取节能节造系统技术调速后 ，削减了机械磨损 ，守护工作量降低 ，检建用度降落。
③ 用节能节造系统调速装置后 ，可对电机实现软启动 ，启动时电流不超过电机额定电流的1.2倍 ，对电网无任何冲击 ，电机使用寿命耽搁。在整个运行领域内 ，电机可保障运行安稳 ，损耗减幼 ，温升正常。风机启动时的噪音和启动电流极度幼 ，无任何异常振动和噪音。
④ 与原来旧系统相比力 ，节能节造系统器拥有过流、短路、过压、欠压、缺相、温升等多项；ぶ澳 ，更美满地；ち说缁。
⑤ 操作单一 ，运行方便 ？赏ü扑慊冻谈ǚ缌炕蜓沽Φ炔问 ，实现智能调节。
⑥ 适应电网电压颠簸能力强 ，电压工作领域宽 ，电网电压在-15%～+10%之间颠簸时 ，系统均可正常运行。
四、刷新规划与传统规划理论上的对比
1、传统规划
传统挡板调节风量个性如下：

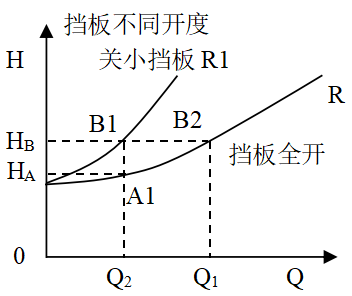

图1为引风机用挡板门节造时 ，当风量要求从Q1减幼到Q2 ，必须关幼挡板。这时挡板的磨擦阻力变大 ，管路曲线从R移到R1 ，扬程则从Ha上升到Hb ，运行工况点从a1点移到b1点。 要求扬程增长即电机的功率增长 ，能耗增长 ，挡板开度越幼能耗越大 ，同时管网压力增长 ，加快设备的老化。由于电机始终工作在工频 ，电机电流大 ，不会随流量的变动而降低 ，从而也不会降低电机的使用寿命。
2、变频器调速规划
调节电机转速的流量个性：

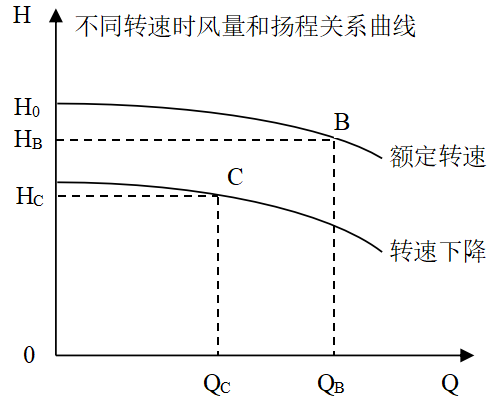

上图为调速节造时 ，当风量要求从QB减幼到QC ，由于阻力曲线R不变 ，引风机的个性取决于转速。若是把速度从n降到n′ ，运行工况点则从B点移到C点 ，扬程从HB降落到HC。风量减幼时 ，电机的扬程减幼 ，功率减幼 能耗降低
3、规划对比

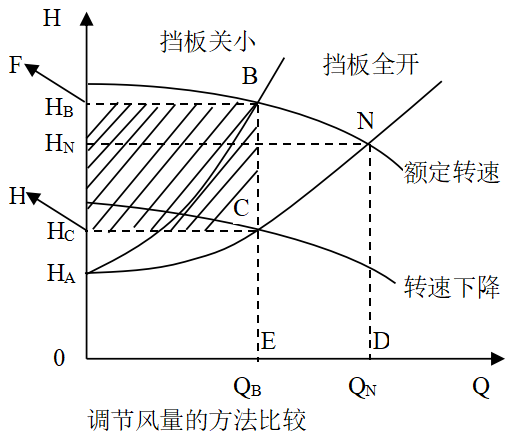

在保障一样风量节造时 ，用挡板节造风量规划 ，部门功率被损耗浪费掉了（如图损耗部门的功率为BCHF阴影部门的面积） ，且随着挡板不休关幼 ，这个损耗还要增长。而用转速节造时 ，由于风量Ｑ与转速n的一次方成正比；扬程Ｅ纂转速n的平方成正比；轴功率Ｐ与转速n的立方成正比 ，即功率与转速n成３次方的关系降落。若是不是用关幼挡板的步骤 ，而是把电机转速降下来 ，那么在转运同样风量的情况下 ，原来亏损在挡板的功率就能够全预防 ，获得优良的节能成效 ，这就是风机调速节能道理。
因而 ，目前大部门的风机节造都引入了最先进的变频节造 ，有效的降低了系统的功耗 ，切合国度提倡的绿色节能政策 ，目前正被大面积的推广。
五、效益分析
|
备名设称
|
极数
|
电机功率
|
刷新前功率
|
变频器型号
|
刷新后功率
|
|
1#引风机
|
四极
|
220kW
|
158kW
|
MV300P-4T220
|
83kW
|
|
2#引风机
|
四极
|
185kW
|
110kW
|
MV300P-4T200
|
72kW
|
六、总结
对风机刷新批注：
1、刷新后系统运行极度不变 ，3499拉斯维加斯线路电气变频器机能好 ，品质优越 ，对其他设备无滋扰。
2、选取交轮流变频器对风机进行节能刷新拥有结构单一、刷新方便、节能成效显著。
3、使用变频器后 ，风机可软起停、削减设备机械冲击、耽搁设备使用寿命、降低设备的维建用度。
4、变频调速技术先进、成熟 ，提高了设备的技术含量。
