石油开采行业解决规划

石油开采行业解决规划

一、行业领域介绍或行业需要

潜油螺杆泵智能采油系统重要利用于石油开采行业？刹棵糯婀谠毯惺汀⒅惺椭泻Ｓ驮谀诘幕挡捎。仅国内开采行业需要在20000口以上，国表在5万口井以上，市场空间极度辽阔。


二、行业场景实用需要介绍

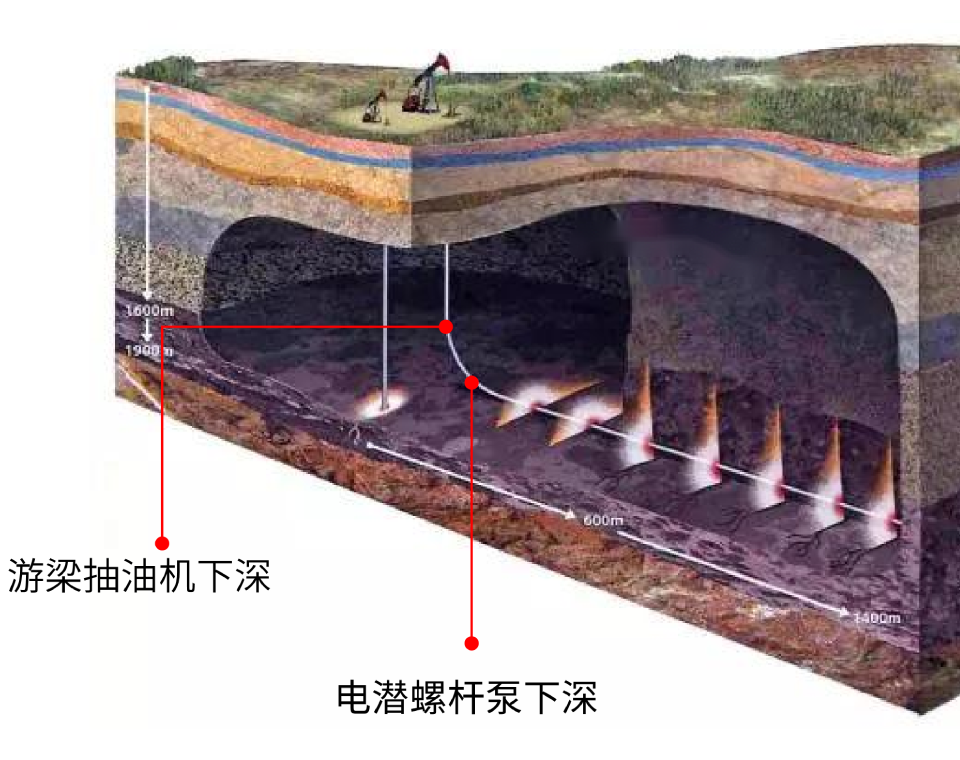

该系统针对深井采油，深杜着化变频器节造算法，选取长距离无编码器矢量节造技术，实现了对潜油电机转速和电流的精确节造。潜油电机选取的是低速永磁同步电机，拥有启动扭矩大，效能高档特点，可直接驱动螺杆泵，无需减速器，结构单一，安全靠得住。后期染指测温测压装置和APP远程节造，实现了智能化操作，为数字化开采启发了前瞻性的创新实际？煽矸豪糜谒骄⒌筒⒊碛途⒑尘托本，降低单井能耗，节约开采成本。

三、产品解决规划与技术道理图示

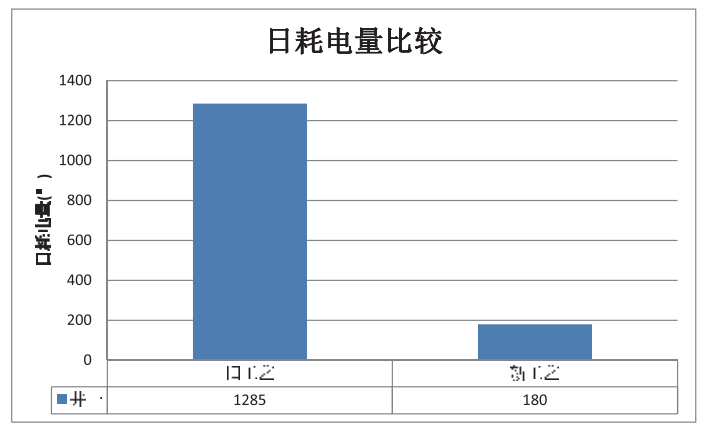

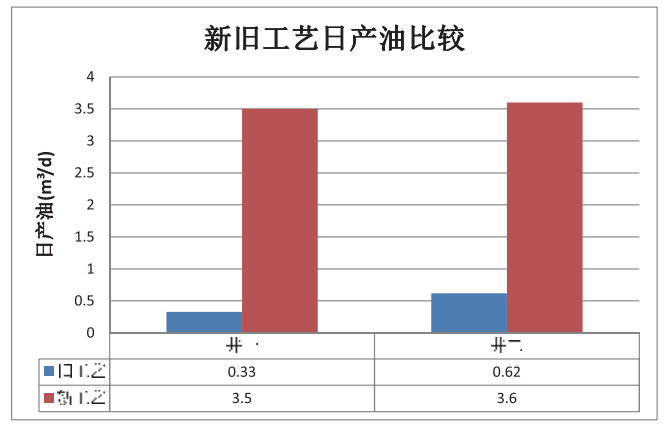

目前国内大无数油井属于中后期开采，难度逐步加大，各类新工艺新资料不休涌现，但都没有解决能耗过高的通病。我公司通过伺服节造技术，选取潜油电机直驱加地面智能节造的解决规划，节电率高于50%，采油量也得到了肯定幅度的增长。

事俘：

孔59-17H3位于某油田，该区块油藏埋深靠近2000m，电加热工艺不合用。由于原油粘度大，流动性差，导致出水不出油，日产水26m³/d，日产油仅0.3m³/d，含水98%，未见到开采价值被迫关关。

产品解决规划：

1、产液量要求：日产量2～10m3/d、扬程达到2000m。

2、动液面预测：潜油螺杆泵合理沉没度通常为300m以上，而后再凭据具体井况等信息，确定允许的最大动液面为1700m。

3、潜油螺杆泵选型

（1）理论排量简直定

潜油螺杆泵合理转速为80~250rpm，取均匀转速150rpm对应的排量需达到指标产液量。潜油螺杆泵选择额定排量转速尺度为100rpm，转速100rpm情况下的额定排量为：10m3 / ( 150rpm / 100rpm) = 6.67 m3/d/100rpm。螺杆泵理论排量为6.67m3/d/100rpm。

（2）有效举升高度的推算

有效举升高度=泵挂深度+油压折算压头+油管摩阻损失压头-泵吸入口压头

本案例要求最大扬程达到2000m。

（3）螺杆泵型号优选

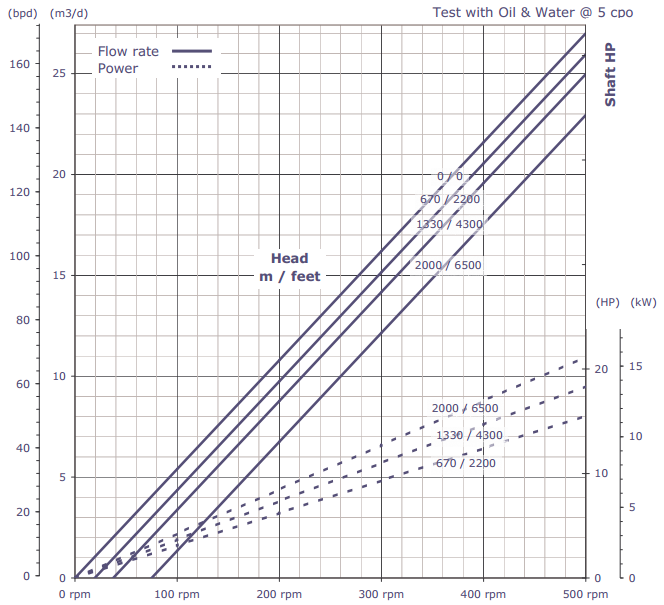

凭据上述推算得到螺杆泵有效举升高度和理论排量，优选螺杆泵型号为6E2000。其额定排量为5.5 m3/d/100rpm，最大举升高度为2000m，可满足本井设计需要。螺杆泵机能曲线如下图：
